线束加工制作分为以下几部分：

1、裁线就是将电线按工艺要求的尺寸裁剪完成，有些全自动的压接设备可以做到裁线、压接同时进行，比如日本小寺的c551、555 库迈斯的355等；

2、端子压接将裁剪完成的电线用小压接机压接上端子（现在很少有锡焊的了），有时候可以一个端子压接多根电线；

3、分装将压接好的电线根据分装工艺要求分装，就是将端子插入护套内

4、组装将分装完成的小总成在图板上按回路走向组装完成（胶带或拉带捆扎成束，就是线束）

5、回路检测在专用的回路检测设备上按预先制定的回路方向做导通试验（不带负荷，故不影响线束的功能）

6、外观检测用肉眼检测一些外观件是否达标，是否缺少附件等。

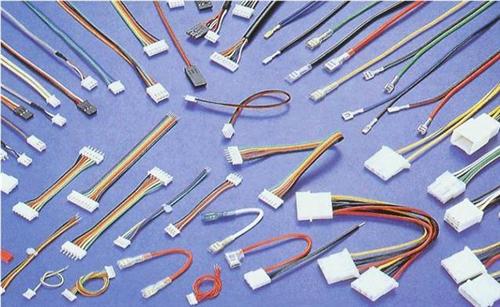

汽车线束加工是汽车电路的网络主体，没有线束也就不存在汽车电路。线束是指由铜材冲制而成的接触件端子（连接器）与电线电缆压接后，外面再塑压绝缘体或外加金属壳体等，以线束捆扎形成连接电路的组件。线束产业链包括电线电缆、连接器、加工设备、线束制造和下游应用产业，线束应用非常广泛，可用在汽车、家用电器、计算机和通讯设备、各种电子仪器仪表等方面，车身线束连接整个车身，大体形状呈H形。
